【思達定制】疲勞試驗機之頻率匹配器剛度測試
文章出處：濟南思達人氣：發表時間：2021-02-24
疲勞試驗機之頻率匹配器剛度測試機是思達定制機型中的一種，屬于動靜萬能試驗機的范疇，具體范圍參數如下：
頻率匹配器剛度測試試驗臺是單通道電液伺服控制加載設備。主要用于對試件進行拉壓、彎曲、剪切、斷裂等試驗。
設備由主機、控制系統、油源、夾頭、管路等部分組成。
設備設計制造應符合ISO國際標準；設備所有零、部件和各種儀表的計量單位應全部采用國際單位（SI）標準；
技術指標：
最大試驗載荷≥±5噸；
載荷可標定范圍：2%～100%；
加載精度(靜態力示值相對誤差)≤1%；
循環力峰值示值相對誤差≤±2%；
循環力范圍示值變動性≤±2%；
循環力峰值示值變動性≤±2%；
位移測量范圍≥±50mm；測量精度≤±0.5%FS；
變形測量最大量程≥10mm，測量精度≤±1%FS；
試驗工作頻率； 0～10Hz，試驗振幅1mm-6mm；
具有載荷、變形、位移等多種控制模式；
額定功率≥ 20kW。
設備主機
設備主機由框架、伺服油缸、力傳感器、位移傳感器、變形測量裝置等部分組成。
框架為兩柱式結構，上橫梁和工作臺用兩根支撐立柱相連，伺服油缸置于橫梁上方，工作臺帶有T型槽，力傳感器固定在工作臺上。
上橫梁由液壓油缸升降、鎖緊。最大試驗空間（高度方向）≥700mm。
立柱鍍硬鉻并拋光處理，中心距≥550mm。
電液伺服油缸采用前法蘭安裝方式，雙出桿活塞結構，油缸端蓋應采用鍛件，密封件采用進口件。
電液伺服油缸行程≥±50mm。
電液伺服油缸最高工作壓力21Mpa。
電液伺服油缸活塞桿直徑≥φ70mm。
力傳感器選擇美國世銓或同級別品牌產品，量程≥±50kN，精度≤0.05級。
伺服閥選用MOOG品牌或同級別品牌產品。
位移傳感器采用美國MTS或同級別品牌產品，量程≥±50mm，精度≤0.2級。
變形測量裝置用于測量試件拉伸動態試驗變形，選用美國epsilon或同級別品牌產品，量程≥10mm，精度等級≤0.5級。
液壓控制面板置于設備主機正面，方便試驗操作，配置橫梁升降液控閥組，控制橫梁的上升、下降、夾緊、松開等動作。

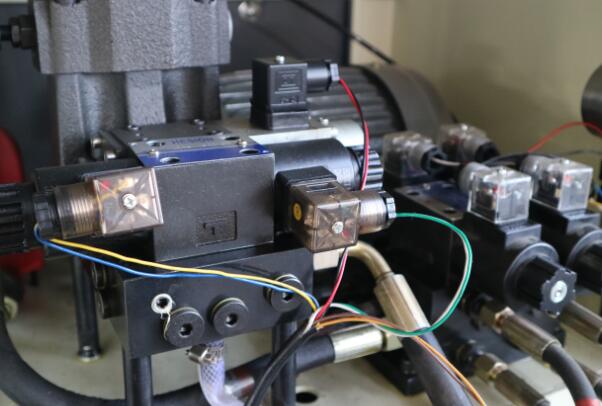

配置液控閥組，控制液壓夾頭夾緊、松開等功能。
液壓元件選用北京華德或優于該品牌的產品。
油源
流量≥60L/min，額定工作壓力21Mpa。
油源出口壓力波動范圍在±0.2MPa以內。
油源由供油泵、電機、高低壓切換閥、高壓過濾器、回油過濾器、蓄能器、油箱、管路、溢流閥、調壓閥、控制箱等部分組成。
供油泵選用日本NACHI齒輪泵或優于該品牌。
電機選用西門子或同級別品牌產品。
高壓過濾器帶有目視堵塞報警。
油源采用電機泵組旁置式，底部帶有整體接油盤。
油箱材質為不銹鋼，外表面裝飾性處理，油箱有效容積≥400L。油箱內部吸油區和回油區相對隔開。底部設放油球閥。
油箱帶有液位指示、空氣濾清器、油溫傳感器等，油箱最低點設放油口。
冷卻器采用釬焊式板式換熱器，板片材料為不銹鋼。
配備油源控制箱，控制箱設有總電源開關，啟動/停止、故障復位、急停按鈕（分為本地和遠程）、壓力調節旋鈕、急停指示燈、相應的故障報警器（蜂鳴器）等部件；可顯示泵站系統的壓力、溫度等參數。液位過低時，泵站不能啟動。
油源所配的溫度、壓力傳感器應便于拆裝。
控制箱內主要低壓電氣元器件（開關、接觸器等）采用西門子或施耐德品牌。元器件標牌和線號應清晰、整齊、美觀、齊全，必須與設計圖紙相一致。
采用PLC控制，PLC采用西門子或歐姆龍品牌
控制箱具有缺相、短路、過載保護。
控制箱內接線及各引出線應壓接銅接線端子，A、B、C三相分別用黃、綠、紅顏色，零線用藍色線，接地線用黃綠雙色線。
設備外殼與電源線穿線管、控制柜門與控制柜外殼之間，使用16mm²以上的銅裸編織線跨接�？刂乒竦耐鈿�、設備外殼等應作良好的接地保護，并應作接地標識。
各引出線除有線號標識外，應懸掛標識牌，注明引至的位置。需要撓性連接的地方，應加金屬軟管，各進出線處加鎖緊螺母固定牢固，線不允許裸露。
控制箱內張貼一套電氣圖紙，電氣圖紙應塑封。
管道
中標方負責完成設備油源、主體油缸之間的全部管路制造、連接，均使用高壓液壓軟管。
管路布置應平整美觀，使用管夾固定，并對招標方地溝蓋板進行處理。
油源板式換熱器與廠方循環水進出口管路由中標方負責制造、連接，采用PVC或鋁塑管。
控制系統
控制系統配置
計算機：不低于以下配置：20英寸液晶顯示器，CPU雙核酷睿i3 7100 3.9GHz，4G內存，500G硬盤。（品牌：聯想）
UPS電源，采用山特或同級別品牌產品。
打印機： A4激光打印機（品牌：惠普）
單通道伺服控制器：
軟件功能
在windows XP或windows7系統環境下運行，能完成試驗條件、試樣參數等設置，試驗數據處理
具有超載、斷裂、位移保護等安全措施
試驗波形：正弦波、方波、三角波、斜波等多種波形
具有設定試驗加載次數停機功能
可根據需要選擇載荷—變形、負荷—時間、變形—時間等曲線顯示、打印
試驗條件、試驗過程和結果自動存儲，可編輯及打印。
可 方便的設定載荷、位移、試驗頻率、加載波形、試驗次數等。
3、具備P、I、D調節功能。
具有完善的軟件保護功能，超過保護值時，系統自動停機。
試驗曲線回放功能，可通過觀察停機前的試驗曲線進行試驗分析。
控制系統與設備主機之間線纜按照20m長度考慮，線纜布置應走線槽，線槽厚度不低于1mm。
設備液壓系統安裝前應清洗，安裝后自循環沖洗12小時以上，沖洗完成后更換所有過濾器濾芯，繼續沖洗8小時以上。
配套提供各種試驗所需的試驗工裝夾具各一個。
