萬能材料試驗機引伸計怎么安裝
文章出處:濟南思達人氣:發表時間:2021-03-17

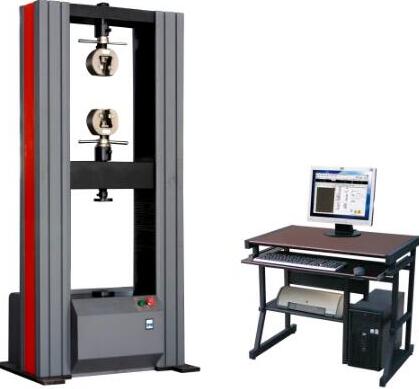

萬能試驗機采用微機控制全數字寬頻電液伺服閥,驅動精密液壓缸,微機控制系統對試驗力、位移、變形進行多種模式的自動控制,完成對試樣的拉伸、壓縮、抗彎試驗,符國家標準GB/T228-2010《金屬材料室溫拉伸試驗方法》的要求及其他標準要求。
萬能試驗機引伸計是測量構件及其他物體兩點之間線變形的一種儀器,由裝有一個千分表和一套利用球鉸作為支點組成的杠桿機構而構成。用手握住球鉸引伸計,將試樣裝入標距叉中,用尖頭螺釘卡緊試樣,使上、下標距叉與試樣聯成一體。在拉力作用下,試樣伸長ΔL。在試樣變形過程中,其上標距叉不發生轉動,而下標距叉由于球鉸的作用轉動了一微小角度。球鉸中心至千分表測桿軸線的距離等于球鉸中心至試樣軸線距離的兩倍。所以,千分表的變形讀數為試樣軸線在標距內伸長的兩倍。由于千分表的放大倍數為1000,故該引伸計的放大倍數為2000。也就是球鉸式引伸計千分表長針走動一格時,試樣伸長了1/2000mm。在使用中有很多人反應引伸計夾不緊,是不是質量有問題,其實不是引伸計的質量問題,而是使用方法的問。
在裝夾引伸計時,將引伸計輕輕拿起,把標距桿墊片卡在力臂與標桿之間,壓緊兩力臂,使兩刀刃垂直接觸試樣,用彈簧或橡皮筋將引伸計綁在試樣上,裝好后取出標距桿墊片,使力臂與標距桿之間保持0.5mm的間隙。
注意事項:
1. 萬能試驗機在試驗前必須檢查,以免造成引伸計損壞。
2.夾持試樣的時候注意要卡緊,帶肋鋼筋要卡到肋上,卡到螺紋上會滑的就不準確了。
3. 要保護好電子引伸計,不要摔碰,刀口保持鋒利。
4.做試驗的時候注意把插銷拔下,忘了拔的話這個引伸計就廢了。
5. 標距桿兩端的螺絲釘不要取下,以防兩臂開度無限制張開,造成應變片及彈簧片永久變形,使得引伸計損壞。
6.過屈服后記得取下引伸計,要是拉斷試樣這個引伸計也壞了。
值得一提的是有的萬能試驗機夾具在夾緊試樣的時分會發生一個初始力,所以記住必定要把初始力消除以后再夾持引伸計,這樣引伸計夾持的標距才是試樣在自在狀態下的原始標距。
在使用萬能試驗機時,要注意引伸計的裝夾、跟蹤與取下來的時機。關于鋼材的拉伸試驗,若是需求取最大力下的總伸長,那么引伸計就必須跟蹤到最大力往后再取下。關于薄板等拉斷后沖擊不大的試樣,引伸計能夠直接跟蹤到試樣開裂。但是關于拉力較大的試樣,最棒的辦法是萬能試驗機拉伸到最大力往后初步堅持橫梁方位不動,等取下引伸計往后再把試樣拉斷。
